TYPIZOVANÉ ZÁRUBNE A ATYPY

OCEĽOVÉ ZÁRUBNE CgU, CgH a CgAS

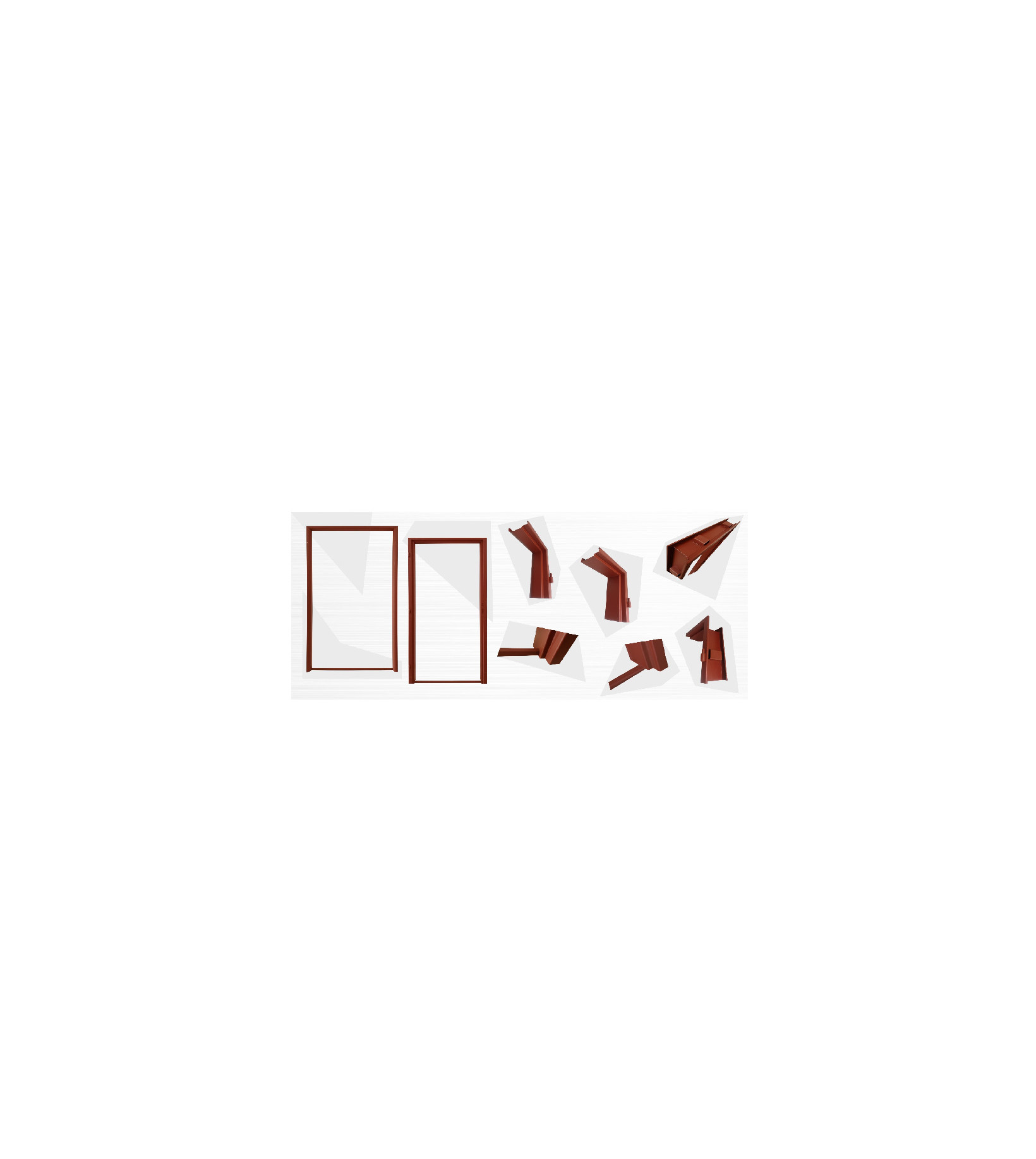

PORTFÓLIO


CgU profil
CgU profil
CgH profil
CgH profil
CgAS profil
CgAS profil

Prahová spojka pre CgU a CgH
Prahová spojka pre CgU a CgH
Prahová spojka pre CgAS
Prahová spojka pre CgAS

KLASIKA

   TYPIZOVANÉ
ZÁRUBNE
CgU a CgH

Oceľové zárubne sú rámové konštrukcie ohraničujúce dverný otvor. Používajú sa pre zabudovanie do klasického muriva alebo pre zabetónovanie. Sú určené pre otočné dvere s polodrážkou.


Vonkajšia šírka profilu:

9,5cm, 10cm, 11,5cm, 14cm



Typ CgU

Oblá zárubňa z ocele pre dvere vnútorné, otváracie s polodrážkou.

Typ CgH

Hranatá zárubňa z ocele pre dvere vnútorné, otváracie s polodrážkou.

Hrúbka plechu: 1,4 mm
Vyhotovenie: bez tesnenia
Certifikácia: STN 746501
Počet závesov: 3 ks
Svetlá výška zárubne: 1970 mm
Povrchová úprava: základný náter

MEDZIROZMERY

MEDZIROZMEROVÉ ZÁRUBNE
CgU a CgH

Popri oceľových zárubniach vyrábaných v typizovaných rozmeroch a šírkach profilu sme plne schopní vyrobiť zárubne vo vami zvolenom rozmere - tzv. medzirozmere.


Vonkajšia š
írka profilu:

12cm, 12,5cm, 13cm, 13,5cm, 14,5cm, 15cm, 16,5cm, 17cm, 17,5cm, 18cm, 18,5-20cm, 20,5-22cm

Typ CgU

Oblá zárubňa z ocele pre dvere vnútorné, otváracie s polodrážkou.

Typ CgH

Hranatá zárubňa z ocele pre dvere vnútorné, otváracie s polodrážkou.

Hrúbka plechu: 1,4 mm
Vyhotovenie: bez tesnenia
Certifikácia: STN 746501
Počet závesov: 3 ks
Svetlá výška zárubne: 1970 mm
Povrchová úprava: základný náter

SADROKARTÓNY

ZÁRUBNE PRE SADROKARTÓNOVÉ PRIEČKY CgAS

Zárubne určené pre sadrokartónové priečky sa od zárubní určených pre zabudovanie do klasického muriva líšia najmä spôsobom ukotvenia v sadrokartónovej priečke vďaka 3 úchytom pre CW profily a montujú sa na hotovú podlahu t.j svetlá výška zárubne je o 3cm nižšia oproti klasickým zárubniam.


Vnútorná šírka profilu:
7,5cm, 10cm, 12,5cm, 15cm

Typ CgAS

Zárubňa určená pre sadrokartónové priečky, t.j. pre zabudovanie do stenového systému stavby, ktorá má dokončenú podlahu.

Hrúbka plechu: 1,4 mm
Vyhotovenie: bez tesnenia
Certifikácia: STN 746501
Počet závesov: 3 ks
Úchyt na CW: 3 ks
Svetlá výška zárubne: 1970 mm
Povrchová úprava: základný náter

ATYPY

ZÁRUBNE ATYPICKÝCH ROZMEROV

V prípade požiadavky zákazníka sme schopní vyrobiť atypické zárubne "šité" na mieru v požadovanej šírke a výške pri zachovaní základných parametrov.

Hrúbka plechu: 1,4 mm

Vyhotovenie: bez tesnenia
Certifikácia: STN 746501

 Povrchová úprava: základný náter

ZÁKLADNÉ ROZMERY ZÁRUBNÍ

Pri výbere zárubne pre Váš stavebný otvor je potrebné správne určenie jej základných rozmerov pre výrobu

1. Typ zárubne "CgU/CgH/CgAS/ATYP"

2. Šírka profilu "A" v mm:

  • Šírka zárubne pri CgU a CgH je vonkajší rozmer muriva + nadmerok (hrúbka profilu po oboch stranách zárubne). Do úvahy je potrebné brať aj prípadnú hrúbku obkladu muriva napr. v kúpeľniach (obr. 1)
  • Šírka zárubne pri CgAS je vnútorný rozmer profilu (obr. 2)

3. Svetlá šírka zárubne "a" v mm:

  • šírka čistého priechodu zárubne

4. Orientácia "P/L":

  • Pravá zárubňa (závesy na pravej strane závesu z čelného pohľadu)
  • Ľavá zárubňa (závesy na pravej strane závesu z čelného pohľadu)

Príklad objednávky CgU 115/1970/800 L
1. Zárubňa typ CgU (oblá)
2. Šírka profilu 115 mm (murivo + obklad + profil)
3. Svetlá šírka zárubne 800 mm
4. Orientácia "L" - závesy na ľavej strane zárubne z čelného pohľadu

Legenda
a svetlá šírka zárubne - šírka prechodového otvoru dverí
c základná šírka zárubne v polodrážke
d základná (celková) šírka zárubne
e koordinačná šírka
f konštrukčná šírka stavebného otvoru
g svetlá výška zárubne - výška prechodového otvoru dverí
i základná výška zárubne v polodrážke
j základná (celková) výška zárubne
k koordinačná výška
l konštrukčná výška stavebného otvoru
m základná (celková) hĺbka zárubne
n celková hrúbka steny stavebného otvoru
o hĺbka zapustenia do podlahy
1 výška polohy horného - nosného závesu
2 výška polohy druhého závesu
3 výška polohy dolného - vodiaceho závesu
hs výška polohy dolnej hrany otvoru pre strelku zámky
hm výška polohy značky pre výškový meter (váhorys)

Oceľová zárubňa náhľad
Oceľová zárubňa náhľad
Rozmery zárubne dverí na zabudovanie do stenového systému stavby, ktorá nemá dokončenú podlahu CgU a CgH
Rozmery zárubne dverí na zabudovanie do stenového systému stavby, ktorá nemá dokončenú podlahu CgU a CgH
Rozmery zárubne dverí na zabudovanie do stenového systému stavby, ktorá má dokončenú podlahu CgAS
Rozmery zárubne dverí na zabudovanie do stenového systému stavby, ktorá má dokončenú podlahu CgAS

CENNÍK 2021

Aktuálny cenník oceľových zárubní Vám Radi Vám poskytneme na vyžiadanie na e-mailovej adrese:  info@kmeczar.sk
